LED显示屏是80 年代后期在全球迅速发展起来的新型信息显示媒体，它利用发光二极管构成的点阵模块或像素单元，组成大面积显示屏幕，以其可靠性高、使用寿命、环境适应能力强、性能价格比高、使用成本低等特点， 在信息显示领域已经得到了非常广泛的应用。

    LED显示屏主要包括发光二极管构成的阵列、驱动电路、控制系统及传输接口和相应的应用软件等，其中驱动电路设计的好坏， 对LED 显示屏的显示效 果、制作成本及系统的运行性能起着很重要的作用。所以，设计一种既能满足控制驱动的要求， 同时使用器件少、成本低的控制驱动电路是很有必要的。本文就常 规型驱动电路的设计作些分析并提出恒流驱动电路的设计方式。

    2 、LED显示屏常规驱动电路的设计

    LED 显示屏驱动电路的设计，与所用控制系统相配合，通常分为动态扫描型驱动及静态锁存型驱动二大类。以下就动态扫描型驱动电路的设计为例为进行分析：

    动态扫描型驱动方式是指显示屏上的4行、8行、16行等n 行发光二极管共用一组列驱动寄存器， 通过行驱动管的分时工作，使得每行LED的点亮时间 占总时间的1/n ，只要每行的刷新速率大于50Hz，利用人眼的视觉暂留效应，人们就可以看到一幅完整的文字或画面。

    常规恒流型驱动电路的设计一般是用串入并出的LED显示屏专用集成电路芯片如MBI5026等作为列数据锁存、列驱动，以PMOS管如APM4953等作为行扫描管，其电路如图1 所示。

    如以1/4扫单色点阵、16 行×32 列为一个基本单元，则需用8 片MBI5026、8个APM4953行扫描管(如一个通道带2行，则使用4个 即可)。 其工作原理为:将八片MBI5026级连，共用一个串行时钟CLK及数据锁存信号STR，当第一行需要显示的数据经过8×16= 128 个 CLK时钟后将全部移入MBI5026中，此时产生一个数据锁存信号STR，使数据锁存在MBI5026的后级锁存器中，在由芯片内部的输出驱动器通过电 流量调节器输出预设的电流值到对应的列。(芯片内部功能方块图如下图2所示)

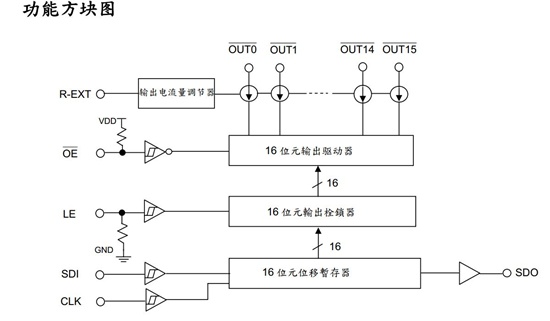

   图2 .芯片内部功能方块图

    同时由行扫描控制电路产生信号使第一行扫描管导通，相当于第一行LED的正端都接高平，显然第一行LED管子的亮灭就取决于SUM2016中所锁存的 信号;在第一行LED管子点亮的同时，在MBI5026中移入第二行要显示的数据，随后将其锁存，并同时由行扫描控制电路将第一行扫描管关闭而接通第二 行，使第二行LED 管子点亮。以此类推，当第四行扫描过后再回到第一行，只要扫描速度足够高，就可形成一幅完整的文字或图像，其工作时序见图3。

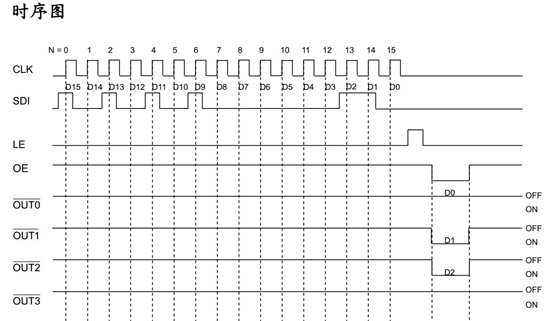

    图3 .工作时序图
